Tre opzioni di disposizione dell'ascensore: spazio vuoto delle scale, atrio/vano luce e installazione a parete

Scegliere la posizione corretta per un ascensore per ville può preservare quasi tutta la superficie interna utilizzabile. Una posizione mal scelta spreca spazio abitativo, crea scarsa illuminazione, percorsi di circolazione scomodi e provoca successivi lavori di modifica edilizia problematici. Sono disponibili tre layout principali: installazione all'interno del vano scala, all'interno di un atrio/pozzetto di luce e montaggio interno a parete.

ZADIM dalla Svezia ha realizzato numerosi progetti reali per tutti e tre i layout. Entrambe le linee di prodotti con trazione a vite e con cinghia in acciaio funzionano con alberi panoramici prefabbricati in fabbrica. Questo articolo analizza i punti di forza, di debolezza, le soglie dimensionali e i modelli adatti per ciascun layout, per supportare la pianificazione del layout in fase iniziale da parte dei proprietari di casa.

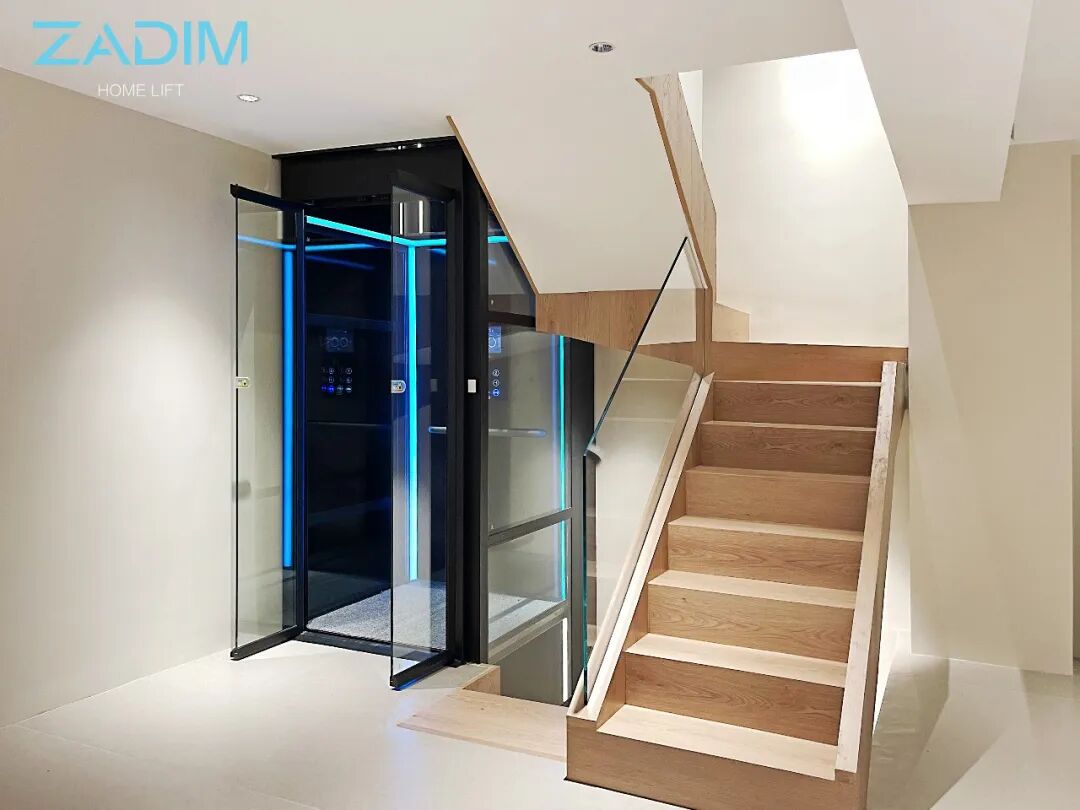

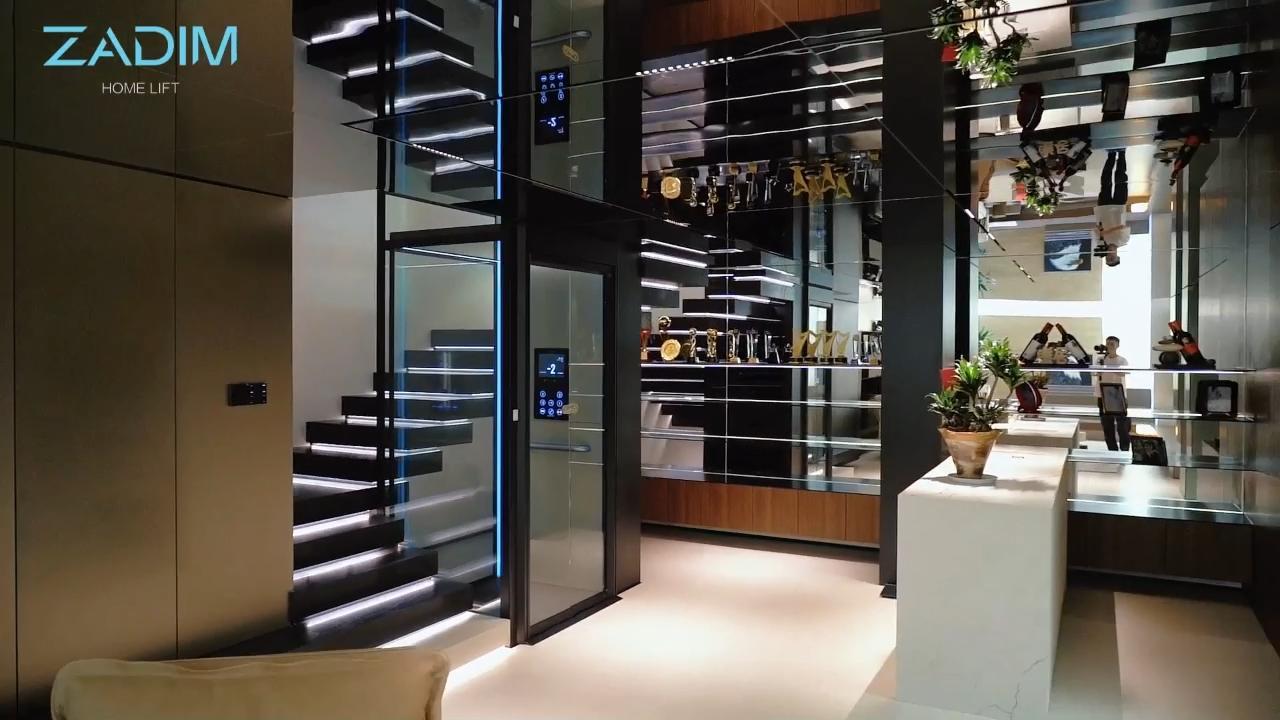

1. Installazione nel vuoto della scala – la soluzione classica

L'ascensore si trova all'interno del vuoto girevole della scala a forma di U o a L, completamente integrato con la scala.

Vantaggi

• Eccellente risparmio di spazio: utilizza lo spazio vuoto delle scale altrimenti sprecato.

• Spesso non sono necessari corrimano aggiuntivi per le scale; il vano ascensore stesso funge da balaustra protettiva per una maggiore sicurezza.

• Circolazione logica: scale e ascensore condividono la stessa zona di circolazione verticale per transizioni fluide.

Svantaggi

1. Il vuoto della scala non può essere eccessivamente stretto. Dimensioni del vuoto insufficienti ridurranno la larghezza del passaggio delle scale e creeranno un accesso angusto alle scale.

2. L'ascensore panoramico si affaccia direttamente sulla scala. Per le famiglie sensibili alla privacy si consiglia il vetro parzialmente panoramico.

Soglie dimensionali

• Modelli a vite: minimo 860×860 mm

• Modelli con trazione a cinghia d'acciaio: minimo 960 × 910 mm

Modelli consigliati

• Retrofit di case finite: Z5000 / Z6000 / Z7000 a vite

• Immobili di nuova costruzione con elevato utilizzo quotidiano: Z8000 / Z9000 con trazione a cinghia d'acciaio

Proprietà adatte : case a schiera, case bifamiliari, ville unifamiliari compatte, duplex a 2-4 piani. L'opzione preferita per la maggior parte dei progetti di retrofit.

Riferimenti a progetti reali

• Chongqing Z8100, installazione nel vuoto delle scale, apertura libera 1260 × 1260 mm

• Quzhou Z8000, installazione nel vuoto delle scale, luce netta 910 × 1110 mm

• Wenzhou Z8100, installazione nel vuoto delle scale, apertura libera 1060 × 1110 mm

• Ningbo Z3000, installazione nel vuoto delle scale, apertura libera 1260 × 1260 mm

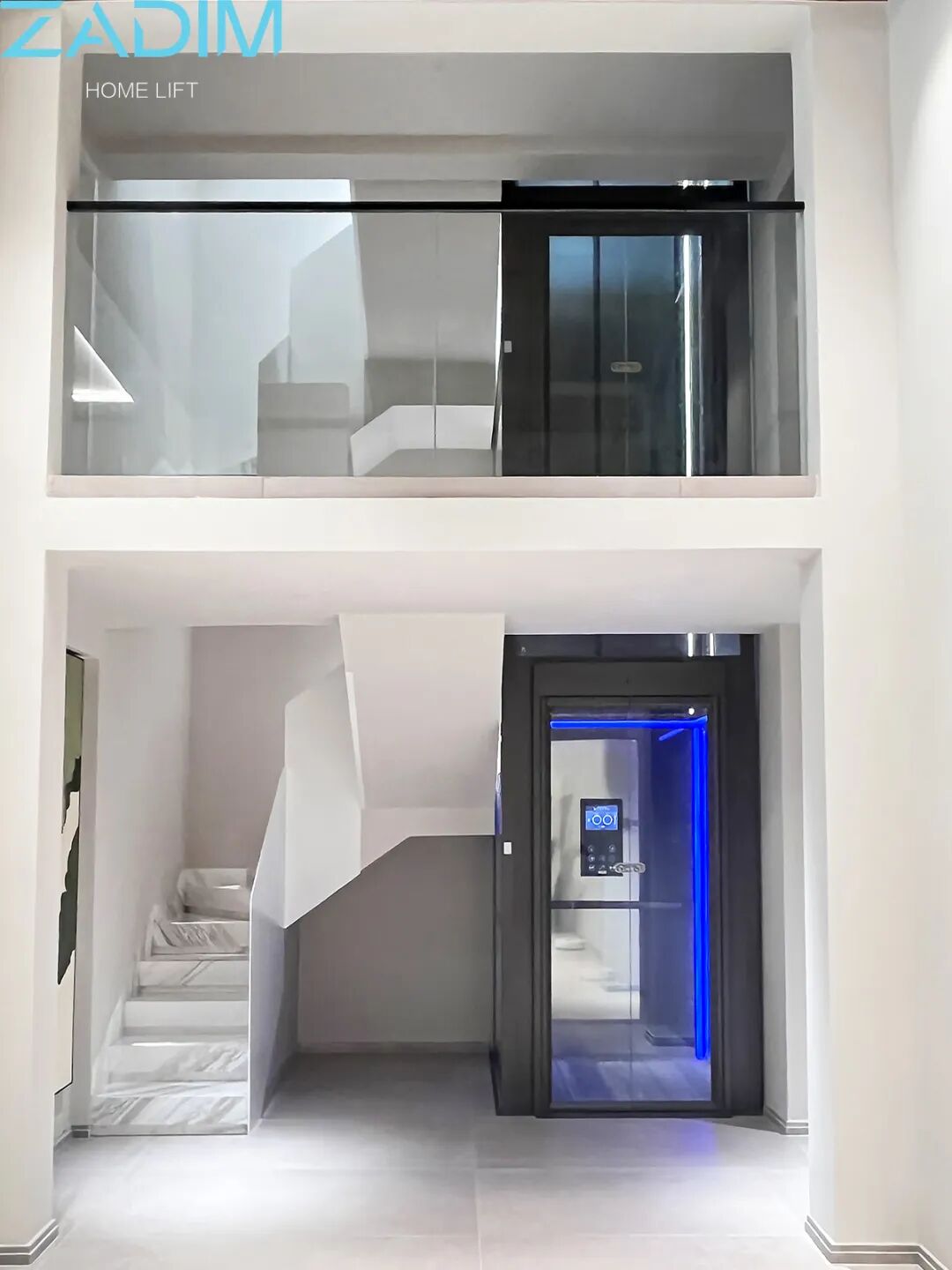

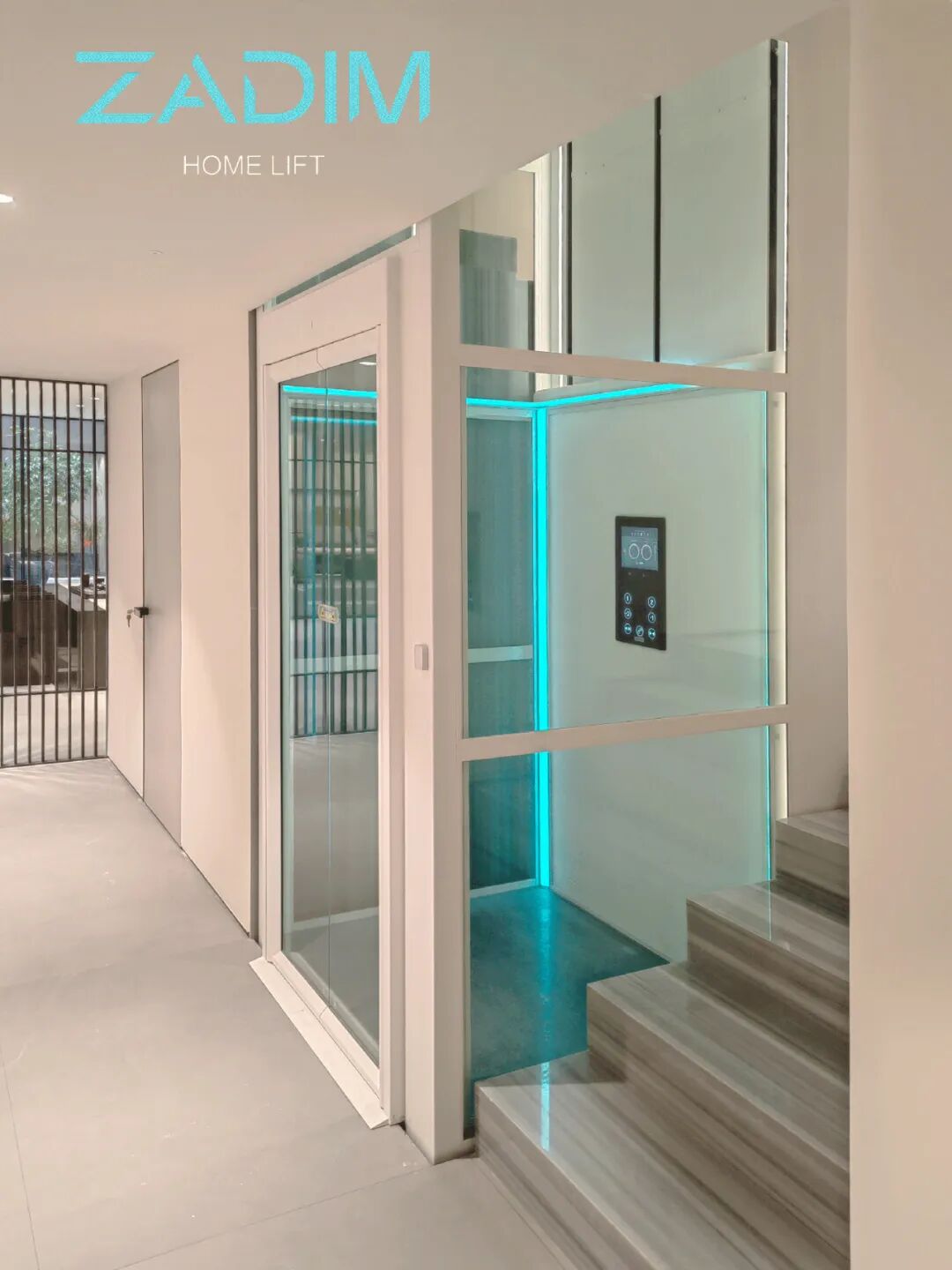

2. Installazione a parete: la soluzione più flessibile

L'ascensore si monta lungo una parete interna senza occupare lo spazio della zona giorno principale.

Vantaggi

• Impatto minimo sul layout esistente; è necessaria solo una zona adiacente alla parete.

• Bassa intrusione visiva; l'installazione a parete preserva la coerenza interna complessiva.

• I telai dei fusti con colori personalizzati possono essere abbinati alle finiture delle pareti.

Svantaggi

1. Consuma spazio interno dedicato, occupando parte di un corridoio o di un angolo della stanza.

2. Una scarsa illuminazione ambientale nella posizione a lato della parete può far apparire fioco un pozzo panoramico interamente in vetro. La configurazione parzialmente panoramica abbinata all’illuminazione d’accento interna rappresenta un rimedio efficace.

Soglie dimensionali

• Ingombro minimo avvitato: 860×860 mm

• Ingombro minimo con trazione a cinghia in acciaio: 960×910 mm

• La capacità portante delle pareti e dei solai deve essere sempre verificata.

Modelli consigliati : sono applicabili sia la trazione a vite che quella con cinghia d'acciaio. Avvitato per retrofit di case finite; trazione con cinghia d'acciaio per nuove costruzioni.

Proprietà idonee : Spazio vuoto delle scale o pozzo di luce insufficiente; progetti di ristrutturazione di case a schiera e ville più antiche.

Riferimenti a progetti reali

• Chengdu Z9000, installazione a parete, apertura netta 1160 × 1260 mm

• Unità showroom Jinan, dimensioni piattaforma 900 × 900 mm, espositore a parete

3. Installazione nell'atrio/pozzo di luce – la soluzione più cerimoniale

Posizionato all'interno degli atri centrali della villa o in zone con pozzi di luce a doppia altezza, offre una visione a 360 gradi.

Vantaggi

• Forte punto focale visivo; l'ascensore diventa un elemento scultoreo degli interni.

• Massima esperienza panoramica; L'albero in vetro a quattro lati offre una vista a 360 gradi su tutta la residenza.

• Migliora la stratificazione spaziale; la circolazione verticale interagisce dinamicamente con le zone abitative orizzontali.

Svantaggi

1. Molti pozzi di luce hanno proporzioni irregolari e molteplici travi e colonne strutturali. Il sopralluogo del tecnico in loco è obbligatorio per verificare la compatibilità albero-telaio.

2. Le travi circostanti vengono utilizzate come punti di ancoraggio; è richiesta la valutazione della struttura dell'edificio. Le tubazioni sotterranee alla base dei pozzi di luce spesso complicano i lavori di costruzione dei pozzi.

3. L'ascensore può essere posizionato distante dalle scale, creando percorsi di circolazione indiretti.

Soglie dimensionali : Apertura minima consigliata ≥ 1100×1100 mm; le dimensioni più piccole determinano uno spazio interno ristretto nella cabina.

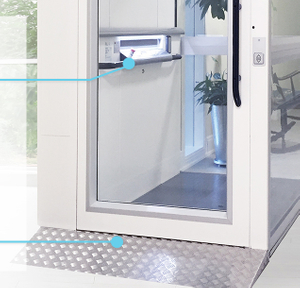

Modelli consigliati : dare priorità allo Z8000 / Z9000 con trazione a cinghia in acciaio per alberi in vetro panoramico completamente integrati in fabbrica su quattro lati. Laddove lo spazio è limitato, lo Z6000 con azionamento a vite di origine svedese rappresenta un'alternativa.

Proprietà adatte : grandi ville indipendenti, residenze premium con soggiorni a doppia altezza. Meglio pianificato durante la fase di costruzione di una nuova costruzione.

Confronto tra i tre layout

L'ingombro minimo richiesto di ZADIM è di soli 860 × 860 mm e tutte e tre le posizioni di installazione sono realizzabili. Selezionare in base alla struttura dell'edificio, alla pianificazione della circolazione e allo stile dell'interior design.

Insidie ​​​​della selezione pratica e ZADIM controlli chiave della fase di sondaggio

1. Non finalizzare mai le posizioni basandosi esclusivamente sui disegni. Rilievo obbligatorio in sito per verificare la disposizione trave-colonna, la capacità portante del solaio, le condizioni della fossa, l'altezza libera dell'ultimo piano e il percorso delle tubazioni di servizio.

2. Ordine di priorità suggerito: spazio vuoto delle scale ＞ atrio/vano luce ＞ montaggio lato parete interna.

3. Qualunque sia la posizione scelta, specificate gli alberi integrati prefabbricati in fabbrica. Evitare alberi con telaio in acciaio saldati in loco, che presentano una scarsa precisione di fabbricazione e un alto rischio di scricchiolii in fase successiva.

4. Soluzioni per il controllo della privacy: panoramico completo, panoramico parziale (vetro monofacciale), vetro smerigliato gradiente; selezionare come richiesto.

5. Nota sul budget: il prezzo dell'attrezzatura di base è identico per tutti e tre i layout. Le differenze di costo derivano principalmente dalle spese di modifica del genio civile; l'installazione nell'atrio comporta solitamente costi di costruzione leggermente più elevati.
